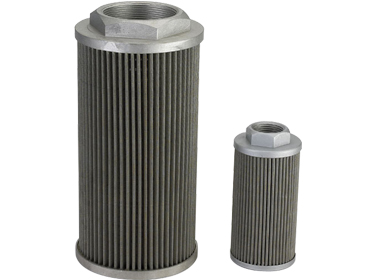

WU-63×※-J吸油过滤器

发布时间:2013-01-31

一,WU-63×※-J吸油过滤器介绍:

新乡市牧航过滤器有限公司提供的该吸油粗过滤器属于粗过滤器,一般安装在油泵的吸油口,用以保护油泵避免吸入较大的机械杂质。该过滤器结构简单,通油能力大阻力小。

二,WU-63×※-J吸油过滤器必须技术参数

工作介质:一般液压油 磷酸脂液压油  乳化液  水-已二醇
流量:16-1000L/min
过滤精度:80-180μm
工作压力:0.6MPA
连接方式:管式  法兰式
分网式,线隙式

三,WU-63×※-J吸油过滤器的主要性能指标

1.过滤精度
过滤精度是指过滤器对不同尺寸颗粒污染物的滤除能力,常用绝对过滤精度,过滤比和过滤效率等指标来评定,过滤精度分为粗(d≥0.1mm)、普通(d≥0.01mm)、精(d≥0.005mm)、和特精(d≥0.001mm)四个等级。
2.压降特性
液压系统中的过滤器对油液来说是一种液阻,因而油液经过时必然要产生压降。一般来说,在滤芯尺寸和油液流量一定的情况下,滤芯的过滤精度越高,则其压降越大,在流量一定的情况下,滤芯的有效过滤面积越大,或油液的粘度越小,则压降越小。滤芯所允许的最大压降,应以使滤芯不致发生结构性破坏为原则。通常,航空、舰艇用过滤器的初始压降不应超过0.25MPa;机械用过滤器的压降不大于0.08 MPa~0.15MPa。
3.纳垢容量
过滤器在压力降大于其规定限值之前截留的污染物的问题称为纳污容量,以重量(g)表示。过滤器的纳垢容量越大,则其寿命越长,所以它是反映过滤器寿命的重要指标。过滤器的有效过滤面积越大,则纳垢容量也就越大。

四,WU-63×※-J吸油过滤器技术参数

Model
Dia(mm)
Flow Rate(L/min)
InitialΔP(Mpa)
Filtr(um)
By-pass valve setting(mpa)
Connecting
WU-16×-J
12
16





0.01


80

100

180
Only WU






0.02



Thread
WU-25×-J
15
25
WU-40×-J
20
40
WU-63×-J
25
63
WU-100×-J
32
100
WU-160×-J
40
160
WU-225×C-J
50
225
WU-250×F-J
50
250

Flange
WU-400XF-J
65
400
WU-630×F-J
80
630
WU-800×G-J
63
800
Thread
WU-1000×G-J
76
 1000
注:*为过滤精度,若使用介质为水乙二醇,带旁通阀,公称流量为100L/MIN,过滤精度80um,则过滤器型号为WUI.BH-100X*J 或XUI.BH-100X*J.

五,WU-63×※-J吸油过滤器和滤芯型号总结

WU系列吸油过滤器80~180μ WU系列吸油过滤器(带旁通阀)80~180μ
WU-16×※-J WUI-16×※-J
WU-25×※-J WUI-25×※-J
WU-40×※-J WUI-40×※-J
WU-63×※-J WUI-63×※-J
WU-100×※-J WUI-100×※-J
WU-160×※-J WUI-160×※-J
WU-225×※C-J WUI-225×※C-J
WU-250×※F-J WUI-250×※F-J
WU-630×※F-J WUI-630×※F-J
WU-800×※G-J WUI-800×※G-J
WU-1000×※G-J WUI-1000×※G-J
