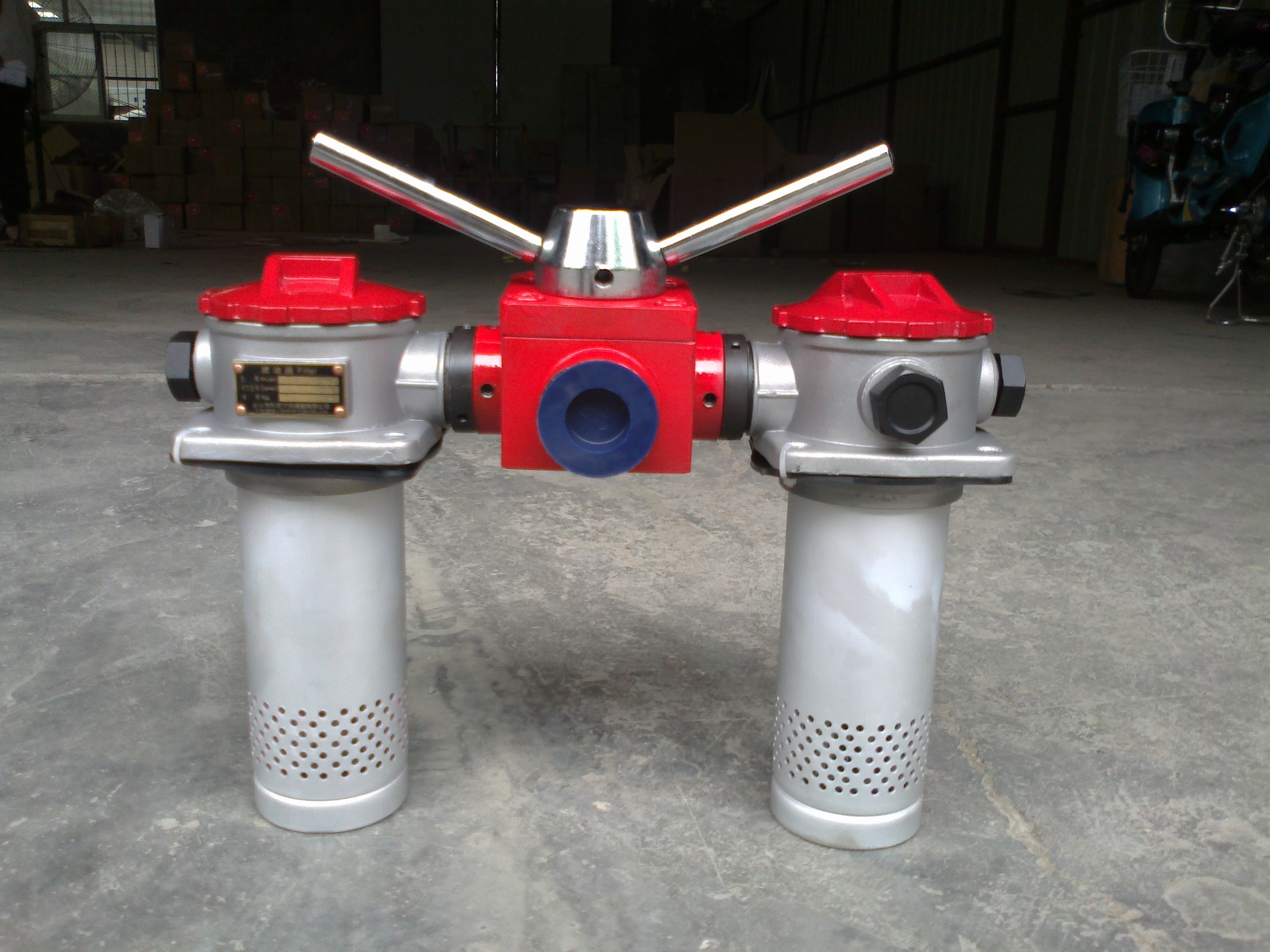

SRFA-400x20L-Y双筒过滤器

发布时间:2013-01-30


SRFA-400x20L-Y双筒过滤器技术参数:

 工作介质:一般液压油磷酸脂液压油 乳化液 水-已二醇
流量:25-800L/min
过滤精度:1-30μm
压力:1.6MPA
连接方式:螺纹   法兰

SRFA-400x20L-Y双筒过滤器介绍:

过滤器是由两只单筒过滤器、换向阀、旁通阀、发讯器、扩散器等组成。它被安装在油箱顶部,可在系统不停机的情况下更换滤芯,适用于连续工作的液压系统回油精过滤,采用滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等,使流回油箱的油液保持清洁,以利于系统中的油液循环使用。
当一只过滤器的滤芯堵塞致使进出口压差为0.35MPa时,发讯器发讯,这时,转向换向阀,使备用滤油起工作,然后更换已堵塞的滤芯。

型号说明
SRFA系列双筒微型直回式回油过滤器型号说明


技术参数 Technical Data
型号 通径(mm) 公称流量(L/min) 过滤精度(μm) 公称压力
(MPa)
压力损失 发讯器装置 连接方式 重量
(kg)
滤芯型号
Initial Max (V) (A)
注:*为过滤精度,若使用介质为水一乙二醇,带发讯器。则过滤器型号为SRFA·BH-63×*L-Y,滤芯型号为SRFA·BH-63×*。
SRFA-25×*L- C/Y 20 25 1
3
5
10
20
30
1.6 ≤0.08 0.35 12
24
36
220
2.5
2
1.5
0.25
螺纹式   SFAX-25×*
SRFA-40×*L- C/Y 20 40   SFAX-40×*
SRFA-63×*L- C/Y 32 63   SFAX-63×*
SRFA-100×*L- C/Y 32 100   SFAX-100×*
SRFA-160×*F- C/Y 50 160 法兰式   SFAX-160×*
SRFA-250×*F- C/Y 50 250   SFAX-250×*
SRFA-400×*F- C/Y 65 400   SFAX-400×*
SRFA-630×*F- C/Y 90 630   SFAX-630×*
SRFA-800×*F- C/Y 90 800   SFAX-800×*

安装外型尺寸

SRFA系列双筒微型直回式回油过滤器安装外型尺寸
型号 尺寸(mm)
DN M H1 B B1 B2 B3 d A D L H H2 C δ h
SRFA-25×*L- C/Y 20 M27×2 25 53 90 70 53 Ф9 224 75 388 249 122 265 135 10
SRFA-40×*L- C/Y 280
SRFA-63×*L- C/Y 32 M42×2 33 60 110 85 61 Ф9 250 95 430 288 138 275 124 12
SRFA-100×*L- C/Y 348
SRFA系列双筒微型直回式回油过滤器安装外型尺寸-2
型号 尺寸(mm)
DN a b H1 B B1 B2 B3 d A D L H H2 C h Q
注:进油口连接法兰由我公司提供,用户只需要准备好Ф Q尺寸管子焊上即可。
SRFA-160×*F- C/Y 50 70 40 40 81 125 95 67 Ф13 320 110 566 482 160 350 15 60
SRFA-250×*F- C/Y 582
SRFA-400×*F- C/Y 65 90 50 55 90 140 110 76 Ф13 370 130 580 664 197 400 15 73
SRFA-630×*F- C/Y 90 120 70 70 115 170 140 93 Ф13 450 160 694 743 248 545 18 102
SRFA-800×*F- C/Y 853
