QUQ系列液压空气滤清器

发布时间：2012-11-22

QUQ系列液压空气滤清器

一、QUQ系列液压空气滤清器产品简介

QUQ系列液压空气滤清器的设计参考了国外先进技术资料，并在批量生产EF系列液压空气滤清器的基础上，进一步地改进后使空气滤清器达到了标准化，系列化的目的。经使用表明，本产品具有体积轻巧，结构合理，外形设计美观新颖，过滤性能稳定，安装使用方便等优点，各项性能指标均达到了国外同类产品技术要求，连接尺寸与国外产品一致，并符合“液压空气滤清器国家标准和产品系列设计”技术要求，深得广大用户青睐。

QUQ系列液压空气滤清器特性

1、加油口装配于油箱上方，保持油箱里外空气流动，并防止外部空气中的灰尘混入油箱。

2、滤网为可拆式设计，方便清洗更换。

3、AB型空气滤清器螺纹已加工，可直接旋入油箱。

二．QUQ系列液压空气滤清器工作原理及用途

当液压系统工作时油箱内油面时而上升或下降，上升时由里向外排出空气，下降时由外向里吸入空气。为净化油箱内油液，在油箱盖板上垂直安装空气滤清器，就可以过滤吸入的空气；同时空气滤清器又是注油口，注入的新工作油液，须经过滤再进入油箱，从而滤除了油液内的脏物颗粒。
在液压系统中，净化工作油是相当重要的环节。空气滤清器能保持油箱内油液的清洁，既可以防止脏物颗粒从外部进入油箱，又能延长油液及元件的工作周期和使用寿命，从而保证了液压系统的正常工作。此外，液压系统工作时空气滤清器能维持油箱内的压力和大气压力平衡，以避免泵可能出项空穴现象。

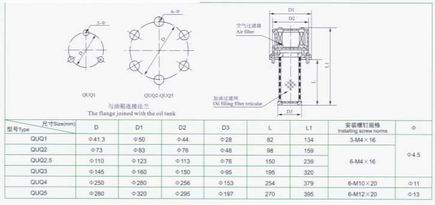

三．QUQ系列液压空气滤清器技术参数与安装尺寸

型号model	空气过滤精度Filtr.(µm)	空气流量Flow(m3/min)	尺寸Size(mm)
型号model	空气过滤精度Filtr.(µm)	空气流量Flow(m3/min)	D1	D2	D3	L	L1	D	安装螺钉Screw	Ф
QUQ1	10 20 40	0.25、0.4、1.0	Ф50	Ф44	Ф28	82	134	Ф41.3	3-M4×16	Ф4.5
QUQ2		0.63、1.0、2.5	Ф83	Ф76	Ф48	98	159	Ф73	6-M4×16
QUQ2b		0.63、1.0、2.5	Ф97	Ф76	Ф48	98	159	Ф88	6-M4×16
QUQ2.5		1.0、2.0、3.0	Ф123	Ф113	Ф76	150	239	Ф110	6-M4×16
QUQ2.5a		1.0、2.0、3.0	Ф114	Ф90	Ф80	185	237	Ф96	4-M8×16	Ф9
QUQ2.5b		1.0、2.0、3.0	Ф123	Ф90	Ф80	185	237	Ф105	4-M8×16	Ф9
QUQ3		1.0、2.5、4.0	Ф160	Ф150	Ф89	195	320	Ф145	6-M4×16	Ф4.5
QUQ4		2.5、4.0、6.3	Ф280	Ф256	Ф153	254	379	Ф250	6-M10×20	Ф11
QUQ5		4.0、6.3、10	Ф320	Ф295	Ф197	270	395	Ф280	6-M12×20	Ф13

新乡市牧航过滤器有限公司专业生产吸油过滤器，回油过滤器，管路过滤器，贺德克过滤器，磁性过滤器，Y型过滤器，T型过滤器，袋式过滤器等各种过滤器，欢迎你来电咨询！
