TF-63X180F-C/Y自封式吸油过滤器

发布时间:2013-08-26

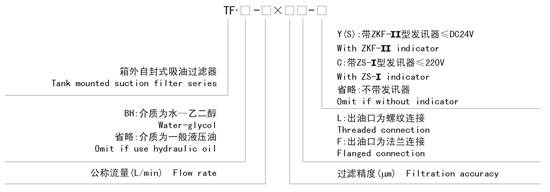

型号说明 Model Code
技术参数 Technical Data
型号
model
公称流量Flow(L/min)
过滤精度Filtr.(μm)
通径
Dia(mm)
原始压力损失
Initial△P(MPa)
发讯器装置
Indicator
连接方式
Connection
重量
Weight(Kg)
滤芯型号
Model of element
(V)
(A)
TF(LXZ)-25×*L-C/Y
25
80
100
180
15
<0.01
12
24
36
220
2.5
2
1.5
0.25
管式
Thread
0.4
TFX(ZX)-25×*
TF(LXZ)-40×*L-C/Y
40
20
0.45
TFX(ZX)-40×*
TF(LXZ)-63×*L-C/Y
63
25
0.82
TFX(ZX)-63×*
TF(LXZ)-100×*L-C/Y
100
32
0.87
TFX(ZX)-100×*
TF(LXZ)-160×*L-C/Y
160
40
1.75
TFX(ZX)-160×*
TF(LXZ)-250×*L-C/Y
250
50
法兰
Flange
2.60
TFX(ZX)-250×*
TF(LXZ)-400×*L-C/Y
400
65
4.3
TFX(ZX)-400×*
TF(LXZ)-630×*L-C/Y
630
90
6.2
TFX(ZX)-630×*
TF(LXZ)-800×*L-C/Y
800
90
6.9
TFX(ZX)-800×*

连接尺寸Mounting Size(管式(出油口螺纹连接),法兰式(出油口法兰连接)


表一,TF-25~160螺纹式连接尺寸
型号Model
尺寸Size(mm)
L1
L2
L3
H
M
D
A
B
C1
C2
C3
h
4-d
TF-25×* L- C/Y
93
78
36
25
M22×1.5
Ф62
80
60
45
42
42
9.5
Ф9
TF-40×* L- C/Y
110
M27×2
TF-63×* L- C/Y
138
98
40
33
M33×2
Ф75
90
70.7
54
47
10
TF-100×* L- C/Y
188
M42×2
TF-160×* L- C/Y
200
119
53
42
M48×2
Ф91
105
81.3
62
53.5
12
Ф11

表二,TF-250~800法兰式连接尺寸
型号Model
尺寸Size(mm)
L1
L2
L3
H
do
D
a
b
4-n
A
B
C1
C2
C3
4-d
h
Q
TF-250×* F- C/Y
270
119
53
42
Ф50
Ф91
70
40
M10
105
81.3
72.5
53.5
42
Ф11
12
Ф60
TF-400×* F- C/Y
275
141
60
50
Ф65
Ф110
90
50
125
95.5
82.5
61
15
Ф73
TF-630×* F- C/Y
325
184
55
65
Ф90
Ф140
120
70
160
130
100
81
15
Ф102
