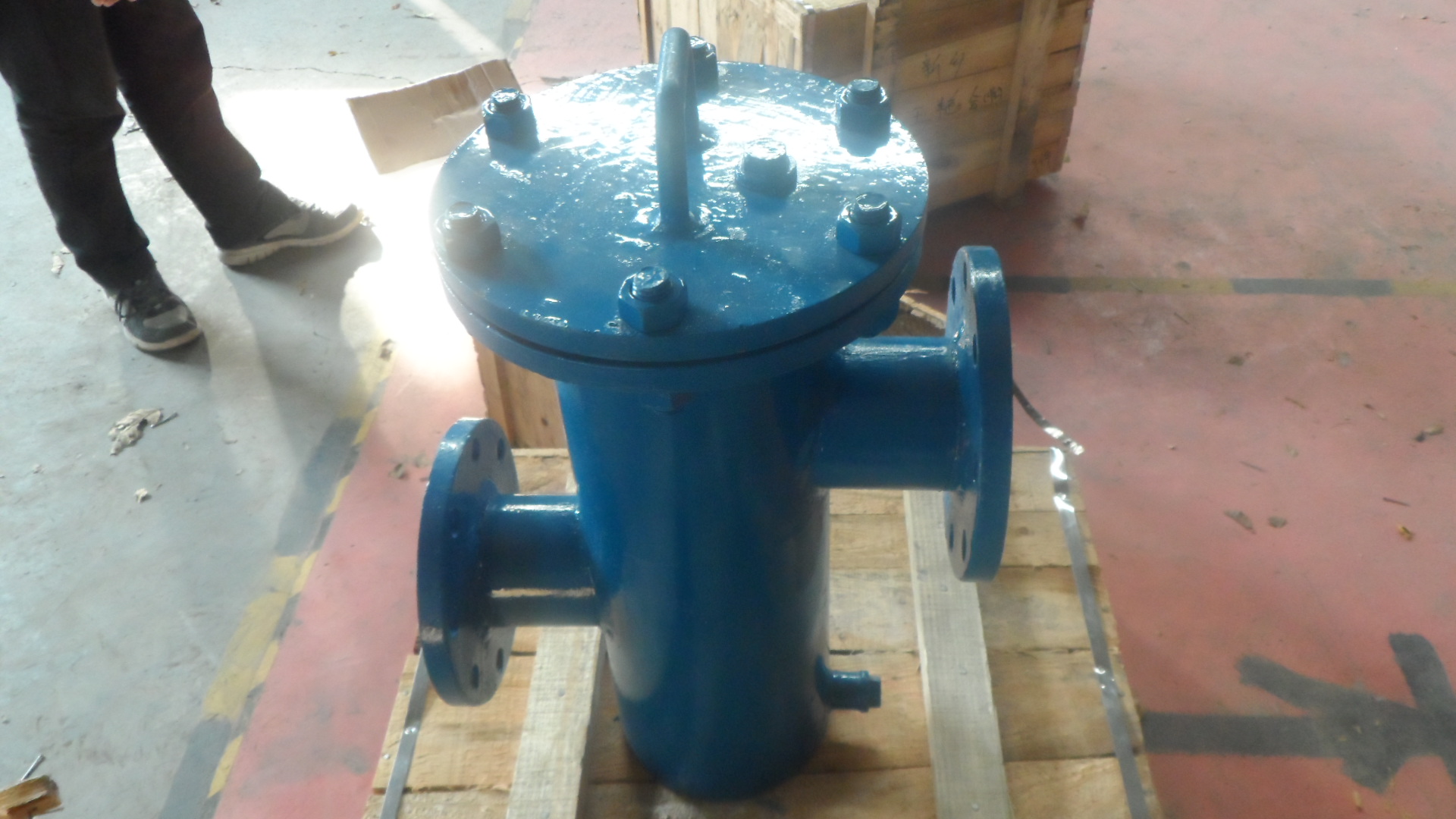

不锈钢篮式过滤器DN80

发布时间:2013-01-26


不锈钢篮式过滤器DN80说明:

篮式过滤器是除去液体中少量固体颗粒的过滤设备,可保护设备的正常工作,当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
蓝式过滤器产品用途:
篮式过滤器适用于蒸汽、空气、煤油、水等配管中排出锈渣和异物,用于保护阀门和设备;
◆蓝式过滤器产品特点
1、标准不锈钢过滤网,孔径数目可选择:25目-300目;
2、可选项压力表连接,盖上凸合面钻有螺纹孔以便安装压力表;
3、流来面积大、故压力损失小。

不锈钢篮式过滤器DN80【订货参数及范围】

1、型号规格:SN 规格:DN25-DN500 (1”—20”)
2、材质要求:碳钢或各种不锈钢
3、过滤精度:最大过滤杂质直径mm(可用目数表示)
4、工作压力:0.6Mpa~5.0Mpa
5、连接方式:法兰连接、螺纹连接和对焊连接
6、常用法兰标准为HG20592-2009和GB,压力等级有:PN6、PN10、PN16、PN25、PN6.4

不锈钢篮式过滤器DN80【安全与维护】

1、蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这是压力降增大,流速会下降,需及时清除过滤芯内的杂质。
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或 损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机,泵,仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏,需马上更换。

进出口径

筒径(mm)

高度1(mm)

高度2(mm)

宽(mm)

过滤面积( m2 )

DN40

Ф108

300

170

260

0.03

DN50

Ф108

300

170

260

0.03

DN65

Ф133

360

175

330

0.05

DN80

Ф159

400

215

340

0.06

DN100

Ф219

470

272

400

0.10

DN125

Ф273

550

345

480

0.18

DN150

Ф273

630

405

500

0.30

DN200

Ф325

780

445

560

0.40

DN250

Ф426

930

495

660

0.50

DN300

Ф478

1200

565

750

0.70

DN400

Ф529

1500

720

920

0.80
