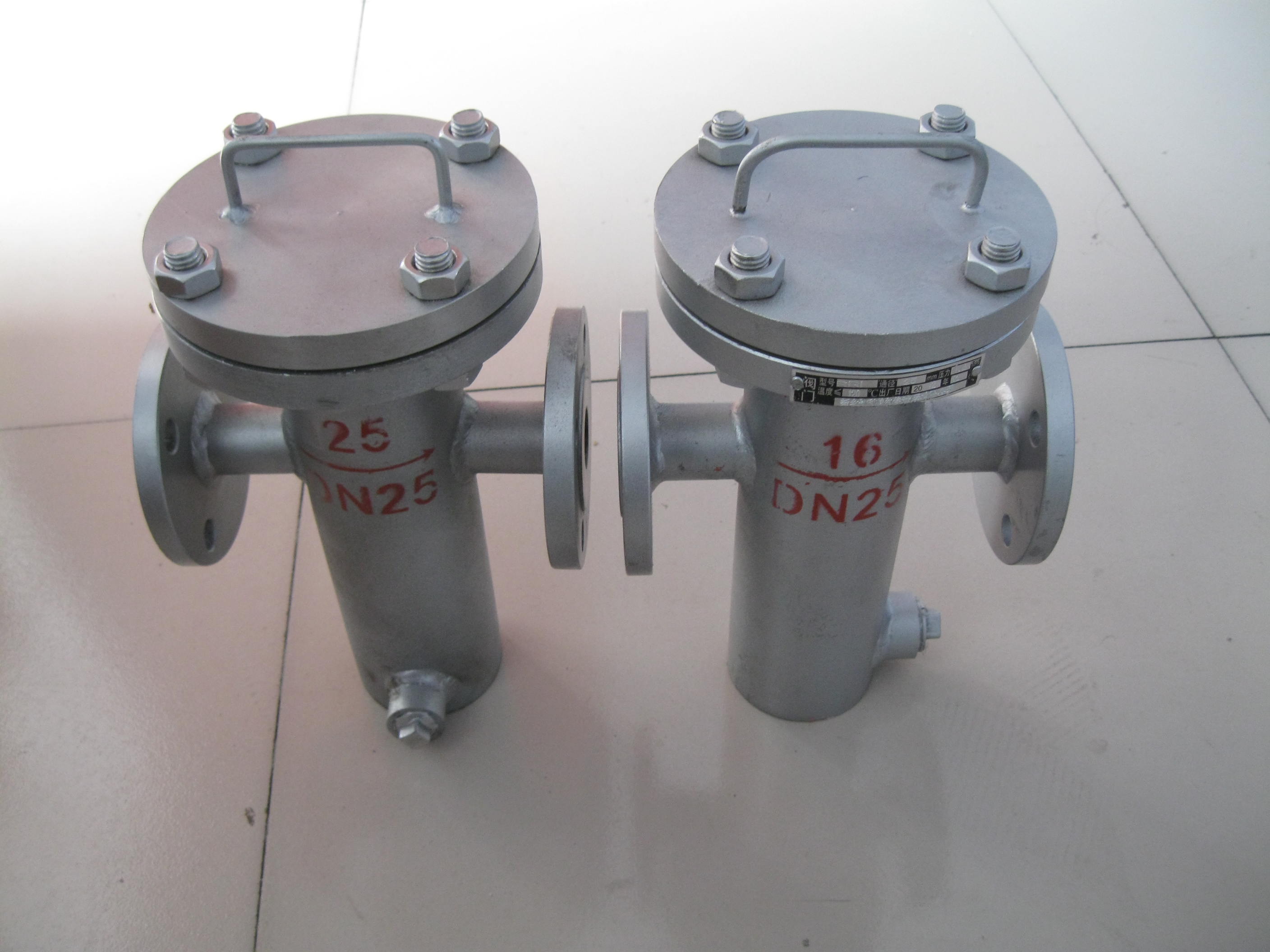

篮式过滤器DN500

发布时间:2013-01-26


篮式过滤器DN500概述:

篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。篮式过滤器是北京楚冠所自主研制开发的一款新型过滤设备,在水资源的处理上,篮式过滤器可谓是最好的帮手,它能够迅速的将水资源做出最好的处理效果,篮式过滤器在水资源缺乏的的问题上做了出了足够的文章,使篮式过滤器正在的成为了我国水资源紧缺的救星,真正的解决了这一难题。

篮式过滤器DN500特点:


篮式过滤器DN500是除去液体中少量固体颗粒的小型设备,可保护压缩机、泵、仪表和其它设备的正常工作,主要由接管、筒体、滤芯、法兰、法兰盖及紧固件等组成。当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出口排出,当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便。
我公司生产的过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、价格低廉等优点。

篮式过滤器DN500【订货参数及范围】

1、型号规格:SN 规格:DN25-DN500 (1”—20”)
2、材质要求:碳钢或各种不锈钢
3、过滤精度:最大过滤杂质直径mm(可用目数表示)
4、工作压力:0.6Mpa~5.0Mpa
5、连接方式:法兰连接、螺纹连接和对焊连接
6、常用法兰标准为HG20592-2009和GB,压力等级有:PN6、PN10、PN16、PN25、PN6.4

篮式过滤器DN500【安全与维护】

1、蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致。
2、过滤器工作一段时间后,滤芯内沉淀了一定的杂质,这是压力降增大,流速会下降,需及时清除过滤芯内的杂质。
3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或 损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机,泵,仪表等设备会遭到破坏。
4、如发现不锈钢钢丝变形或损坏,需马上更换。

直通平底篮式过滤器规格尺寸
DN in D1 L H H1 H2 有效过滤面积m2
25 1 76 180 260 410 160 0.0162
40 11/2 108 260 300 560 170 0.0315
50 2 108 260 300 560 170 0.0315
65 21/2 133 330 360 637 174 0.0461
80 3 159 340 400 719 214 0.0590
100 4 219 400 470 881 272 0.1077
125 5 273 480 550 1079 345 0.1759
150 6 273 500 630 1276 404 0.2910
200 8 325 560 780 1397 446 0.4076
250 10 426 660 930 1544 495 0.5017
300 12 478 750 1200 1793 563 0.6800
400 16 529 920 1500 2050 720 0.8156
