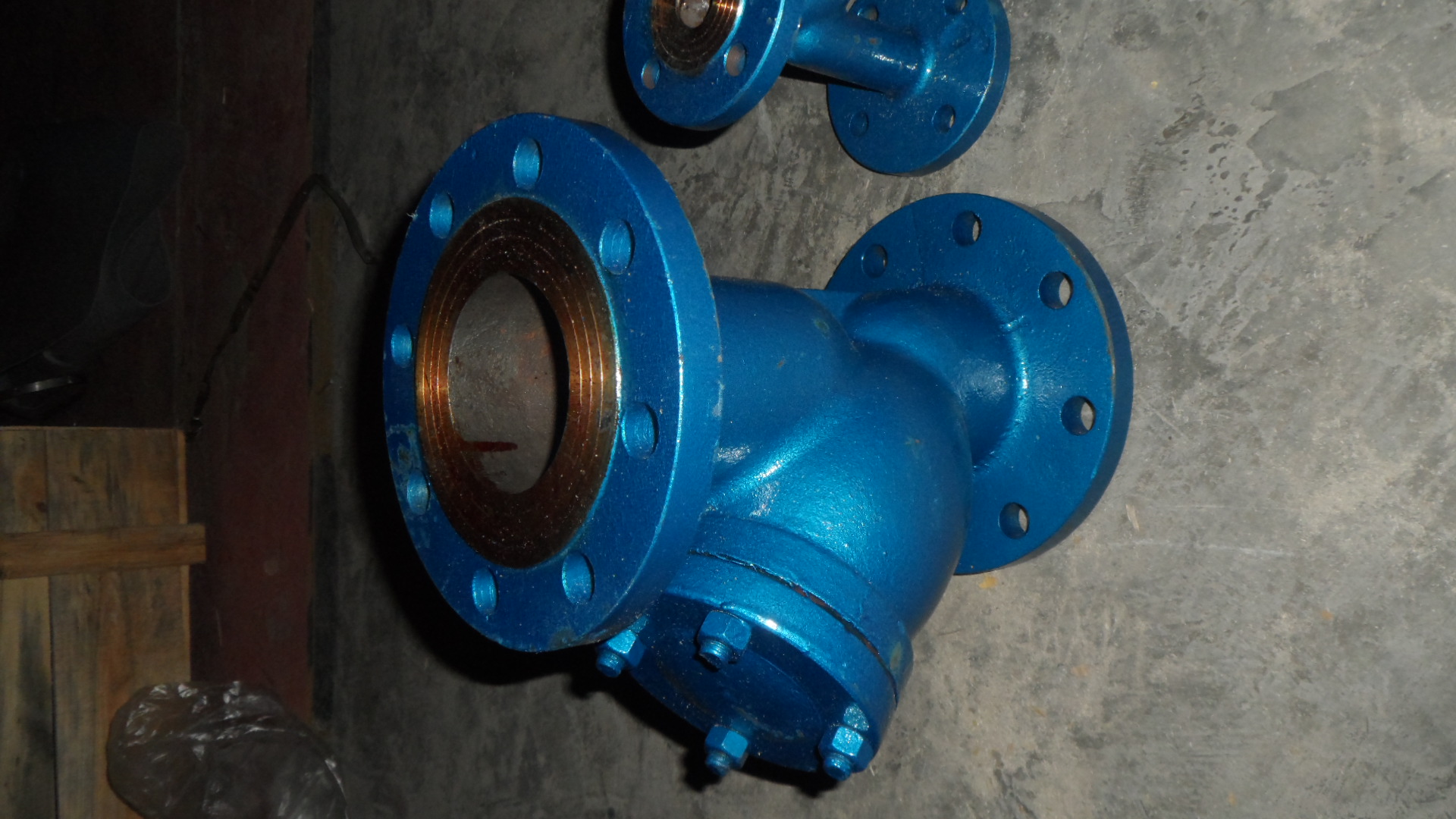

不锈钢Y型过滤器DN80

发布时间:2014-05-29


不锈钢Y型过滤器DN80概述:

Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端,用来清除介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器具有结构先进,阻力小,排污方便等特点。Y型过滤器适用介质可为水、油、气。一般通水网为18~30目,通气网为10~100目,通油网为100~480目。 篮式过滤器主要由接管、主管、滤蓝、法兰、法兰盖及紧固件等组成。当液体通过主管进入滤蓝后,固体杂质颗粒被阻挡在滤蓝内,而洁净的流体通过滤蓝、由过滤器出口排出。

不锈钢Y型过滤器DN80试压检测:

过滤器水压试验的压力为其设计压力的1.5倍,保压时间为30分钟,保证无渗透及变形现象。
技术参数:
壳体材质:304
滤网材质:不锈钢
工作温度:-80-+450
公称压力:PN16
过滤精度:60目
公称通径:80mm

不锈钢Y型过滤器DN80选型原则:

1、进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
2、公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
3、孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算:
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。

不锈钢Y型过滤器DN80应用领域:

化工、石油化工生产中弱腐蚀性物料, 如: 水、油品、氨、烃类等。
化工生产中的腐蚀性物料, 如: 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料,如: 啤酒、饮料、乳制品、糖浆等。


DN In L H H1 有效过滤面积m2
15 1/2 125 70 150 0.00185
20  3/4 145 70 150 0.00281
25  1 160 80 160 0.00343
32    180 90 180 0.00486
40    200 100 240 0.00767
50  2 220 130 250 0.01160
65    260 165 350 0.02111
80  3 280 195 390 0.03029
100 4 320 230 450 0.04063
125  5 350 300 520 0.05589
150  6 380 335 580 0.07709
200 8 495 420 690 0.11967
250  10 595 500 800 0.19155
300 12 640 580 950 0.26738
350  14 700 640 1150 0.32535
400  16 800 700 1360 0.40946
450  18 850 790 1480 0.52837
500  20 900 875 1650 0.65385
