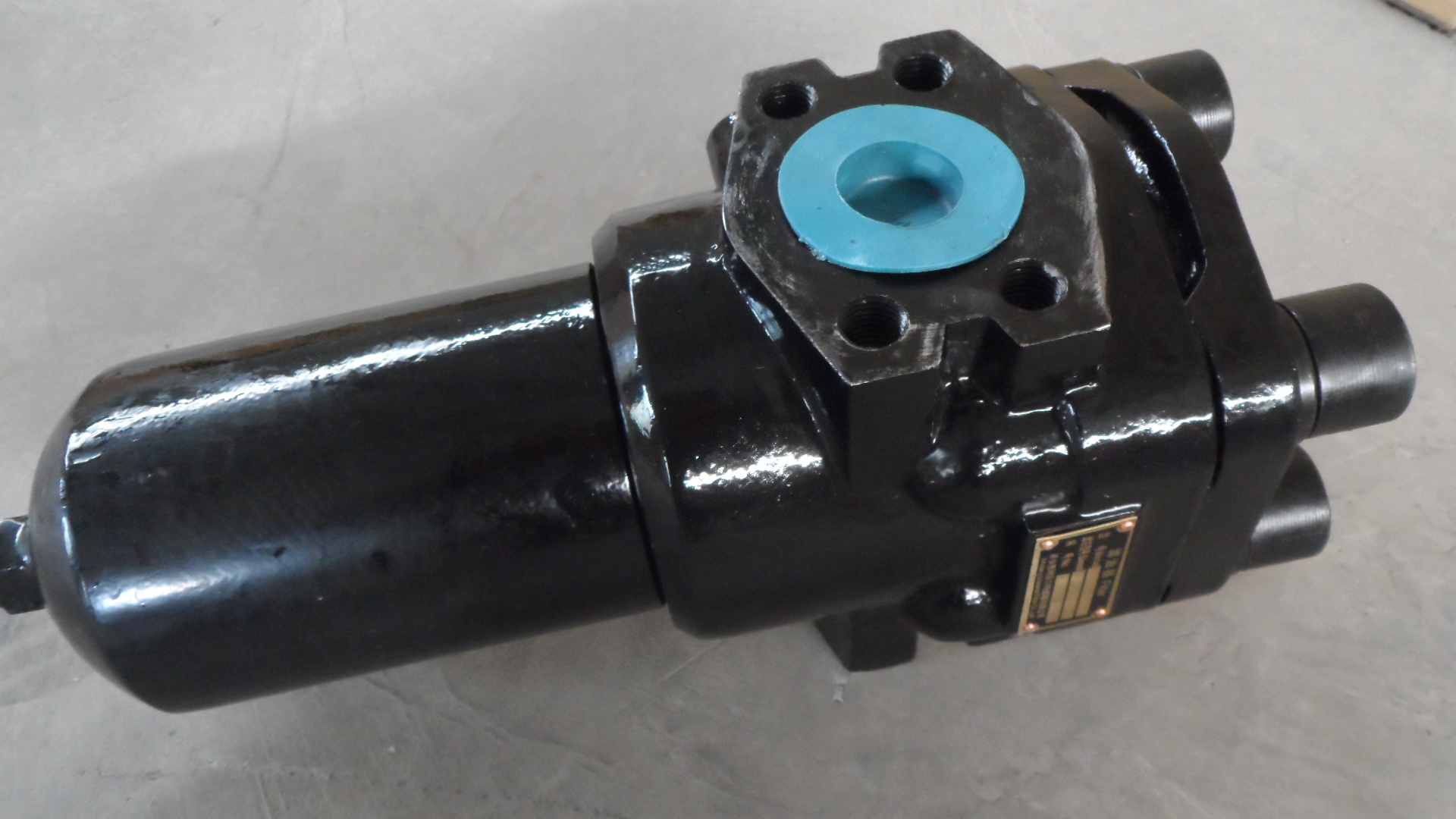

PLF.BH-E240X10FP压力管路过滤器

发布时间:2013-02-02

PLF.BH-E240X10FP压力管路过滤器介绍:


该系列过滤器,可安装在不同压力等级的压力管路上,用以进一步清除或阻挡由于外界带入元件工作时磨损,以及介质本身化学作所产生的杂质。特别适用于自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死,从而可减少故障,延长元件使用寿命。
该过滤器采用进口玻璃纤维滤材,具有过滤精度高,通油能力强,原始压力损失小,纳污量大等优点。过滤精度以绝对过滤精度标定,其过滤比β3. 5. 10. 20>100.过该过滤效率n ≥ 99%.符合ISO标准。

PLF.BH-E240X10FP压力管路过滤器结构有以下特点:

1. 与同等流量过滤器相比,结构紧凑体积小。
2. 使用压力范围宽。
3. 换滤芯方便,用户可根据安装空间,打开上盖,更换滤芯,也可旋下外壳(先放油) 从下面取下滤芯。
4. 安装固定方便:如用户按标准流向安装有困难时可拆下盖上4个螺钉,把盖转动180 度。这样就改变了介质流动方向。
5. 该过滤器设有旁通阀和压差以讯装置,双重保护功能。当滤芯污染堵塞至进出口压 差值为发讯器调定值时,发讯器发讯,此时必须更换滤芯。


PLF.BH-E240X10FP压力管路过滤器简单技术参数

工作介质:一般液压油 磷酸脂液压油  乳化液  水-已二醇
流量:30-660L/min
过滤精度:1-20μm
公称压力:H=32MPA   E=16MPA  C=6.3MPA
连接方式: 管式  法兰式
注:※为过滤精度,若使用介质为水-乙二醇,流量:160L/min 精度10微米  则过滤器型号为:PLF•BH- 160X10.  滤芯型号为:0160D010BN/HC
过滤器安装位置
(1)压力在140kg/cm2以下的一般低压装置中,常见只安装吸入过滤器,但也应安装回流过滤器及空气过滤器。
(2)压力在140kg/cm2以上的一般中、高压液装置中,普通用回流过滤器控制污染浓度。但对可靠性有特殊要求时,应并用高压管路过滤器。
(3)电磁比例控制阀或微小流量调整阀等为增加其可靠性,应设终端过滤器。
(4)使用伺服阀时,应努力降低系统的污染浓度,因此,应并用高压及回流过滤器;在大容量时,要设循环过滤器,更应在辅助管路上安装终端过滤器。
