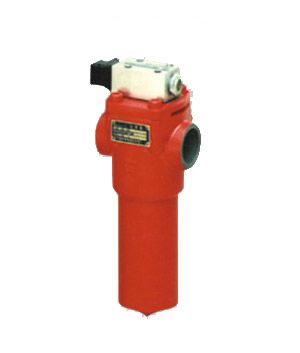

压力管路过滤器GU-H630×※-P

发布时间:2012-12-06


GU-H自封式压力管路过滤器产品简介:


压力管路过滤器安装在液压系统的压力管路上,用于清除或阻止液压油中混入的机械杂质和液压本身化学变所产生的胶质、沥青质、炭渣质等,从而防止阀芯卡死、节流小孔、缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障发生。该过滤器设有压差发讯器,当滤芯被污染堵塞到进出油口压差为0.35MPa时,即发出开关信号,此时应清洗或更换滤芯,以达到保证系统安全的目的;旁通止回阀:当滤芯被污染堵塞到压差为0.4MPa时,或其它原因引起过滤器进出油口压差过大,旁通阀能自动开启保证系统正常工作,当清洗或更换滤芯时,为防止系统油液回流及阻止压力管路的油液流失,避免空气和污染物质进入系统,又可以使油液反向非过滤流动,反射流量为公称流量的四分之一。滤芯采用新型化纤过滤材质,因此具有过滤精度高,通油能力大,原始压力损失小,纳污量大等优点,其过滤精度以绝对过滤精度标定,过滤比9 3、5、10、20>100,过滤效率n>99%

GU自封式压力管路过滤器特点:

    过滤器配有压差发讯器、旁通阀、止回阀、其主要性能特点有;
  1、过滤器直接安装在系统的压力管路上,进出油口采用螺纹和法兰连接方式,安装简单,更换滤芯方便。
  2、过滤器顶赶上设育滤芯堵塞压差发讯器.当滤芯堵塞.进出油口压整达到0.05M内时,发讯器便会发出讯号.此时应及时停机更换遣芯。
  3、过滤器设有旁通阀,当滤芯堵塞,发讯器报警后不能立即处理故障,压差升至o.4MPa时,旁通阀便会自行开启,另开油路.避免损坏过滤器,确保系统的照常运行。
  4、过滤器设有止回阀,在更换滤芯时,可防止系统油液回流及阻止压力管路油液流失,避免空气和污染物进入系统。
  5、滤芯采用新型化纤滤材,具有过滤精度高,通油能力大.压力损失小,纳污量大等优点。


GU自封式压力管路过滤器技术参数:

       工作介质:一般液压油 磷酸脂液压油 乳化液 水-已二醇
       流量:10-630L/min
       过滤精度:3-40μm
      公称压力: 32MPA
      连接方式: 管式 法兰式



GU-H自封式压力管路过滤器10~30μ GU-H滤芯10~30μ
GU-H10×※-P GX-10×※
GU-H25×※-P GX-25×※
GU-H40×※-P GX-40×※
GU-H63×※-P GX-63×※
GU-H100×※-P GX-100×※
GU-H160×※-P GX-160×※
GU-H250×※-P GX-250×※
GU-H400×※-P GX-400×※
GU-H630×※-P GX-630×※
 注:※为过滤精度,若使用介质为水-乙二醇,流量:160L/min 精度10微米 则过滤器型号为:GU·BH-H160X10P. 滤芯型号为:GX·BH-160X10
