管路水过滤器

发布时间:2018-10-12
管道过滤器
管道过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用
工作原理
当液体通过筒体进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,清洗后重新装入即可。因此,使用维护极为方便。
适用范围
管道过滤器具有结构紧凑、过滤能力大、压损小、适用范围广、维护方便、等优点,其主要适用的物料有:
a.化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
b.化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
c.制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
d.食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。
过滤器选型原则
a.进出口通径:
原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。
(常见管道口径见附表1)
b.公称压力:
按照过滤管路可能出现的最高压力确定过滤器的压力等级。
常见压力等级有:1.0MPa 1.6MPa 2.5MPa 4.0MPa
c.孔目数的选择:
主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。(见附表2)
d.过滤器材质:
过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择黄铜、铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
e.过滤器阻力损失计算
水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa,网眼总面积是入口管首截面积的3-4倍。
类型
管道过滤器比较类型常用的主要有直通管道过滤器,T型管道过滤器Y型管道过滤器,以及篮式过滤器等。
图片如下:

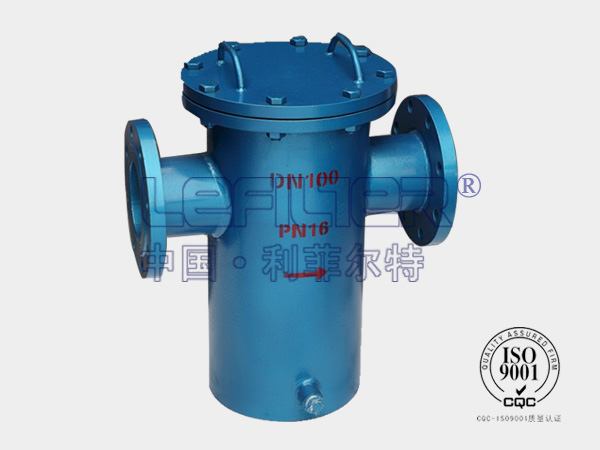

蓝式过滤器

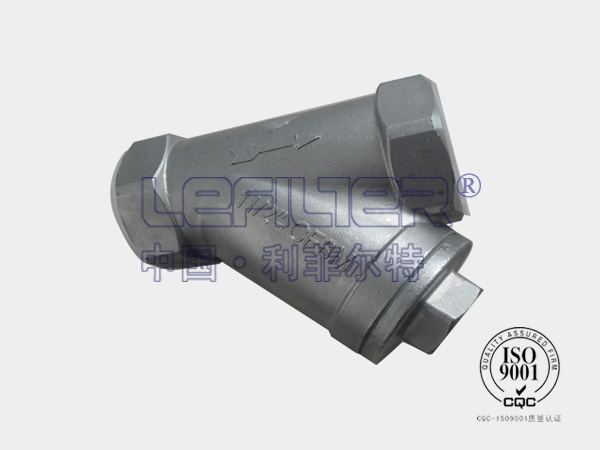

Y型过滤器

T型过滤器
