ZZLD多滤芯自清洗过滤器

发布时间:2012-11-08

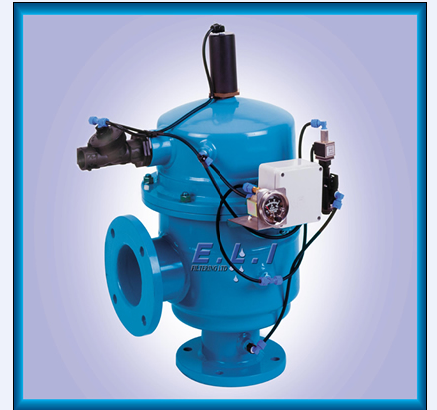

ZZLD多滤芯自清洗过滤器
ZZLD型多滤芯式自动清洗过滤器内部结构如图所示,当过滤器正常过滤时所有滤芯都处于连续过滤工作。在反洗过程中,只有处于反洗区域的一、二只滤芯在进行反洗,随着反洗区域的位移逐个把所有滤芯反洗完毕,而不在反洗区域的滤芯仍在进行过滤工作,这就是多滤芯式过滤器反洗时过滤不停机的原理。多滤芯自动清洗过滤器中的滤芯过滤和反洗示意是一只滤芯在过滤中,原(污水)由滤芯内侧向外侧过滤,水中悬浮物杂质被V型端的缝隙孔拦截在滤芯内并浮着在缝隙平面周围,滤后净水由滤芯内缝隙中向外流出。当滤芯缝隙孔被悬浮物大量阻塞时,过滤器进出口水端压差增大,并启动反洗即滤芯在反洗中,反洗时由于滤芯内部腔体被泄压阀门导通而接入大气(表压为0),使滤芯外侧的滤后净水变为反洗水,在大的压差作用下迅速由滤芯外侧向内侧冲刷,由于缝隙是V型的,反洗水从滤芯外侧进入内侧时流速将大大提高,进而对缝隙形成很大的冲刷清洗作用。这种V型端面尖端向外的高品质滤芯具有优异的流体特性,可使得自动清洗过滤器每次自动清洗都是成功的,从而保证了自清洗过滤器长期稳定的工作。大量应用实践证明:如果滤芯不具备上述特性,将导致过滤和反洗失败。
说明:
1、反洗泄压排污口(DN3)由电动阀控制,并和反洗电机同步动作,即反洗电机开始启动反洗电动阀打开,开始排污,反洗结束时反洗电机停止,反洗结束;电动阀也同时关闭,排污结束。
2、排污口(DN4)由手动阀控制,手动排污阀需定期开启或清洗时开启,排出沉淀到主机底部的脏物。
3、均压阀及放气阀在第一次工作开始时打开排气,正常工作时均需关闭。
4、安装时应特别注意进出水口方向并不得有大粒径的脏物进入主机内,详见使用说明书。
ZZLD100-1400系列多筒式自清洗过滤器主要技术性能和参数
分类 项目内容 单位 性 能 和 参 数
ZZLD100 ZZLD150 ZZLD200 ZZLD250 ZZLD300 ZZLD350 ZZLD400 ZZLD450



主管道通径(DN1、DN2) mm 100 150 200 250 300 350 400 450
参考流量 M3/h 60-120 150-170 210-300 380-450 560-700 750-1000 960-1220 1260-1540
经济精度范围 mm 0.05-0.8
最高精度 mm 0.03
尖端向外的V型
断面滤芯的优异特点
  (1)过滤及反洗均符合正确的流体特性(不糊网、易清洗)(2)滤芯不变形,强度及耐磨性极高(3)特别适用于冶金工业等金属(氧化物)粉粒状杂质重负荷工作,并保持高可靠长寿命
工作介质   工业水≤60℃
设计压力 MPa 0.6、1.0、1.6、2.5和4.0共五种
最低工作压力 MPa ≥0.25
逆洗参数 反洗起始差压   0.03-0.05
反洗耗水量 L/min 约为主管道水流量的1/100000-1/100
反洗过程时间(注1) S 80-120
差压控制可予置范围 MPa 按差压控制反洗,可予置差压范围为0.02-0.1
时间控制可予置范围 H 按时间控制反洗,可予置时间范围为1-24h
反洗泄压(排水)阀管径DN3 mm 40 50 65 80
清洗阀管径DN4 mm 25 32 40 50
电气设备参数 电源电压 伏相 380伏三相电源
逆洗臂电机 KW 0.18KW(三相)(A02-6324,380伏)[注2] 0.37KW(三相)(A02-7124,380伏)
减速器   双吸蜗轮减速器或多级直接摆线针轮减速器
电动反洗泄压阀(注3)   Q941F-16系列三相电机[注2]? 电动球阀(Dg40-125)
反洗臂定位开关   L×19[注2]
差压控制器   D520/7DD[注2]
故障显示报警   反洗故障、差压控制故障及安全联轴器故障等现场和去CRT报警显示
总耗电量 KW ≤0.3 ≤0.4 ≤0.5 ≤0.6
电控箱尺寸(宽厚高) mm 400×320×520墙式或安装在机器旁边出线口在底部[注2]

分类 项目内容 单位 性 能 和 参 数
ZZLD500 ZZLD600 ZZLD700 ZZLD800 ZZLD900 ZZLD1000 ZZLD1200 ZZLD1400



主管道通径(DN1、DN2) mm 500 600 700 800 900 1000 1200 1400
参考流量 M3/h 1740-2000 2880-3000 3100-3400 3700-4500 4500-5600 5800-7000 8000-10200 12000-13000
经济精度范围 mm 0.05-0.8
最高精度 mm 0.03
尖端向外的V型
断面滤芯的优异特点
  (1)过滤及反洗均符合正确的流体特性(不糊网、易清洗)(2)滤芯不变形,强度及耐磨性极高(3)特别适用于冶金工业等金属(氧化物)粉粒状杂质重负荷工作,并保持高可靠长寿命
工作介质   工业水≤60℃
设计压力 MPa 0.6、1.0、1.6、2.5和4.0共五种
最低工作压力 MPa ≥0.25
逆洗参数 反洗起始差压   0.03-0.05
反洗耗水量 L/min 约为主管道水流量的1/100000-1/100
反洗过程时间(注1) S 80-120
差压控制可予置范围 MPa 按差压控制反洗,可予置差压范围为0.02-0.1
时间控制可予置范围 H 按时间控制反洗,可予置时间范围为1-24h
反洗泄压(排水)阀管径DN3 mm 100 125
清洗阀管径DN4 mm 65 80 100
电气设备参数 电源电压 伏相 380伏三相电源
逆洗臂电机 KW 0.55KW(三相)
(A02-8014,380伏)
0.75KW (三相) 1.1KW
(三相)
1.5KW
(三相)
2.2KW(三相)(Y型) 2.3KW (三相)(Y型)
减速器   双吸蜗轮减速器或多级直接摆线针轮减速器
电动反洗泄压阀(注3)   Q941F-16系列三相电机[注2]? 电动球阀(Dg40-125)
反洗臂定位开关   L×19[注2]
差压控制器   D520/7DD[注2]
故障显示报警   反洗故障、差压控制故障及安全联轴器故障等现场和去CRT报警显示
总耗电量 KW ≤1.0 ≤1.5 ≤1.8 ≤2.5 ≤3.0 ≤3.6 ≤3.6
电控箱尺寸(宽厚高) mm 400×320×520墙式或安装在机器旁边出线口在底部[注2]

[注1]:采用电动球阀,逆洗过程加长30S左右;
[注2]:本表所列均为普通室内用电气设备,如过滤器是易燃、易爆或户外条件下工作,则所有电机、开关、控制器等均应是防爆型或户外型,务请在订货时说明;
[注3]:本过滤器反洗泄压(排水)阀是电动阀的,如用户采用气动球阀,订货必须说明。

ZZLD100-1400系列多筒式自清洗式过滤器外形及安装尺寸(参阅示意图)
尺寸代号 单位 尺   寸
ZZLD100 ZZLD150 ZZLD200 ZZLD250 ZZLD300 ZZLD350 ZZLD400 ZZLD450
主管首通径DN1DN2 mm 100 150 200 250 300 350 400 450
E mm 700 800 900 1100 1200 1300 1300 1400
D mm 450  520 620 820 924 974 1024  1124
D5 mm 500 600 700 900 1000 1050 1100 1200
n0×d0 只×mm 4-φ18  4-φ18 4-φ20 4-φ20 4-φ20  4-φ23 4-φ25 4-φ25
C1 mm 300  350 400 525 575 600  625 650
H1 mm 1500  1700 1750 2400 2500 2650 2700 2750
H2[注2] mm 500  650  800 1000 1100 1100 1200 1200
H3 mm 200  200 250  200 250 200 250 250
H4 mm 200  200 250  200 250 200 250 250
H5 mm 330  350 350 520  530  540 570 570
D2 mm 110  110 125 125 145 160 160 160
n2×d2 只×mm 4-m16  4-m16  4-m16  4-m16  4-m16  8-m16  8-m16  8-m16
D3 mm 85  85 100 110 125  125 125 125
n0×d0 只×mm 4-φ14  4-φ14 4-φ18 4-φ18 4-φ18  4-φ18 4-φ18 4-φ18
E mm 120  130 150 180  180 200 200  200
DN3 mm 40  40 50 50 65 80 80 80
DN4 mm 25  25 32 40  50 50 50 50
B mm 100  120 120 150 150 160 160 180
C mm 100  120 120 150 150  160 160 180




(MPa)
[注2]
1.0 180 mm 180 240 295 350 400 460 515 565
8-φ20 只×mm 8-φ20  8-φ23  8-φ23  12-φ23  12-φ23  16-φ23  16-φ25  20-φ25
重量 kg
1.6 180 mm 180  240 295 355 410 470 525 585
4-φ20 只×mm 4-φ20  8-φ23  12-φ23  12-φ25  12-φ25  16-φ25  16-φ30  20-φ30
重量 kg
参考图 示 意 图
  DN1相同但过滤精度不同时,过滤器外形尺寸升降档(即增大或缩小)的说明  DN1相同但过滤精度高于0.15mm(即滤芯孔径小于0.15mm)时外形尺寸升一档,而精度低于0.35mm(即滤芯孔径大于0.35mm)时外形尺寸降一档

尺寸代号 单位 尺   寸
ZZLD500 ZZLD600 ZZLD700 ZZLD800 ZZLD900 ZZLD1000 ZZLD1200 ZZLD1400
主管首通径DN1DN2 mm 500 600 700 800 900 1000 1200 1400
E mm 1500  1600 1800 1900 2200 2600 3000 3400
D mm 1174  1224 1328 1532 1832 2032 2432  2840
D5 mm 1250  1300 14400 1600  1900 2000 2400 2800
n0×d0 只×mm 4-φ25 4-φ25 4-φ25 4-φ30 4-φ34  4-φ34 4-φ34 4-φ41
C1 mm 675  700 800 900 1050 1200 1400 1600
H1 mm 2850  3100 3500 3650 4000 4100 5000 5500
H2[注2] mm 1300  1400  1650 1750 1850 1950 2200 2400
H3 mm 300  300 400  500  500 500 500 500
H4 mm 300  300 400  500  500 500 500 500
H5 mm 680  730 750 800  850  900 1050 1250
D2 mm 180  180 180 180 210 210 210 210
n2×d2 只×mm 8-m16  8-m16  8-m16  8-m16  8-m16 8-m16  8-m16  8-m16
D3 mm 145  145 160 160 160  160 180 210
n0×d0 只×mm 4-φ14  4-φ14 8-φ18 8-φ18 8-φ18  8-φ18 8-φ18 8-φ18
E mm 200 250 300 350  350 400 450  500
DN3 mm 100  100 100 100 125 125 125 125
DN4 mm 65 65 80 80  80 80 100 125
B mm 200  200 210 220 260 280 350 360
C mm 200  200 210 220 260 280 350 360




(MPa)
[注2]
1.0 180 mm 620  725 840 950 1050 1160 1380 1560
8-φ20 只×mm 20-φ25 20-φ30 24-φ30  24-φ34 28-φ34 28-φ34  32-φ41 36-φ34[注3]
重量 kg
1.6 180 mm 650 770 840 950 1050 1170 1390
4-φ20 只×mm 20-φ34  20-φ41 24-φ41 24-φ41 28-φ41 28-φ48 32-φ54
重量 kg
参考图 示 意 图
  DN1相同但过滤精度不同时,过滤器外形尺寸升降档(即增大或缩小)的说明  DN1相同但过滤精度高于0.15mm(即滤芯孔径小于0.15mm)时外形尺寸升一档,而精度低于0.35mm(即滤芯孔径大于0.35mm)时外形尺寸降一档

[注1]:该中心高度根据用户要求,还可以进行调整;
[注2]:设计压力2.5MPa和4.0MPa的ZZLD的外形尺寸与本表基本相同,但法兰连接尺寸和重不同;
[注3]设计压力为0.6MPa。
